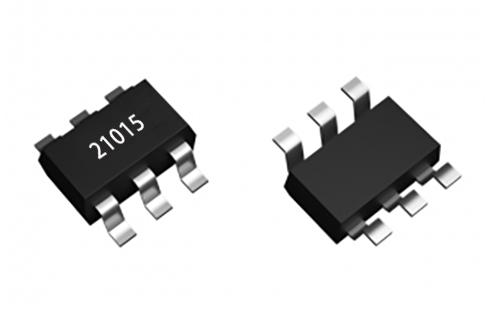

桥式隔离DCDC副边电源芯片

JY82P21015是一款专门为小体积、低待机功耗的微功率隔离电源而设计同步整流芯片，因为没有整流二极管压降对效率的折损，可以实现高效率；同时它采用桥式整流结构，变压器不需要中间抽头，容易加工制造，成本低，可靠性高，体积小。采用JY82P21015的变换器高效率解决散热问题，无抽头变压器的体积小，再结合先进封装可实现超小体积的微功率隔离电源。
025-52109222
上一个: 桥式SIP隔离电源芯片
下一个: 桥式隔离DCDC源边电源芯片
产品详情

▍应用领域


•  CAN\RS485\RS-232\SPI\I2C等低功耗隔离电源

•  过程控制

•  电气采集终端

•  分布式电源\无线电电源\电信电源

•  低噪声隔离式USB电源

•  低噪声灯丝电源

•  IGBT栅极驱动电源


▍功能特点


•  全桥拓扑结构

•  高集成度，外围简单

•  内置30V /0.1ΩNMOS

•  内置30V /0.2ΩPMOS

•  3-6V输入电压范围

•  开关频率可编程

•  可持续短路保护、过温保护，自恢复

•  SOT23-6封装

•  芯片工作温度-40℃~+125℃
