桥式隔离DCDC电源转换芯片

JY82P21011是一款专门为小体积、低待机功耗的微功率隔离电源而设计的变压器驱动器，其外围只需匹配简单的输入输出滤波电容、隔离变压器和整流电路，即可实现6.5~30V输入电压、多种输出电压、输出功率1~2W的隔离电源。

JY82P21011内部集成调频功能以及多种保护方式，针对不同的应用需求可实现频率调节，同时内部设计有高精度的死区控制电路确保在各种工作条件下不出现共通现象；集成了过流检测保护和过温保护，避免在开关电源输出短路等异常情况下损坏器件。
025-52109222
上一个: 超宽电压隔离DCDC电源芯片
下一个: A级单相费控智能电能表
产品详情

▍应用领域


•  CAN\RS485\RS-232\SPI\I2C等低功耗隔离电源

•  过程控制

•  精密仪器\医疗仪器

•  分布式电源\无线电电源\电信电源

•  低噪声隔离式USB电源

•  低噪声灯丝电源

•  IGBT栅极驱动电源


▍功能特点


•  全桥拓扑结构

•  高集成度、外围简单

•  内置30V /0.25ΩNMOS

•  内置30V /0.60ΩPMOS

•  6.5-30V输入电压范围

•  输入冲击电压高达38V

•  开关频率可编程

•  可持续短路保护、过温保护，自恢复

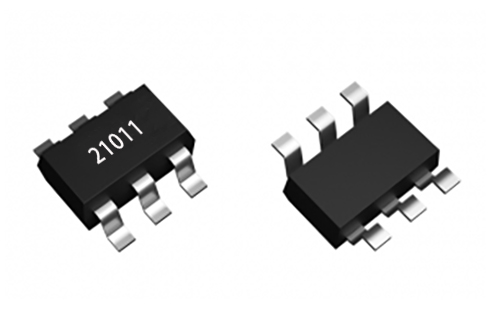

•  SOT23-6封装

•  芯片工作温度-40℃~+125℃
